Płyty z wełny mineralnej

Płyty z wełny mineralnej

Płyty warstwowe z rdzeniem z wełny mineralnej posiadają niepalny rdzeń wykonany z wełny skalnej. Stosowany w obiektach, gdzie wymagana jest duża odporność ogniowa, trwałość oraz wyższa izolacyjność akustyczna.

Płyty z rdzeniem z wełny mineralnej posiadą właściwości ogniowe, które plasują je w klasie produktów niepalnych - A2.

Płyty ścienne mają zastosowanie do montażu w układzie pionowym jak i poziomym.

Płyty warstwowe z rdzeniem z wełny mineralnej przeznaczone są do zastosowania na ściany zewnętrzne, stropy podwieszaneścianki wewnętrzne.

Prezentacja płyty z wełną mineralną.



Zastosowanie płyt warstwowych z wełną mineralną:

  • ściany zewnętrzne i działowe
  • obiekty przemysłowe i handlowe o podwyższonych wymogach ognioodporności
  • obiekty rolnicze
  • obiekty biurowe i logistyczne
  • przegrody ogniowe
  • ocieplenie obiektów
  • sufity podwieszane
  • budynkach zapleczy budów i obiektach gospodarczych
  • hale magazynowe
  • przechowalnie owoców i warzyw
  • hale sportowe

Cechy płyty warstwowej z wełną mineralną:

Płyty warstwowe z wełną mineralną wykazują odporność ogniową
Właściwości ogniowe
Płyty warstwowe Baas-Panel mogą być stosowane jako przegrody ogniowe.



Płyty warstwowe wykazują doskonałą izolacyjność cieplną
Izolacyjność cieplna
Płyty posiadają doskonałe właścicwości izolacyjne i zabezpieczają przed warunkami atmosferycznymi.



Płyty warstwowe posiadają izolacyjność akustyczną
Izolacyjność akustyczna
Płyty ścienne chronią przed dźwiękami z zewnątrz oraz obniżają poziom hałasu wewnątrz w trakcie procesów produkcyjnych.



Płyty warstwowe chronią przed deszczem i wilgocią
Szczelność
Dopracowane zamki płyt gwarantują całkowitą szczelność na długie lata przed deszczem, śniegiem i wilgocią.



Płyty warstwowe wykazują wysoką odporność na korozję dzięki zastosowaniu powłok antykorozyjnych
Odporność na korozję
Płyty warstwowe Baas-Panel są zabezpieczone trwałymi powłokami antykorozyjnymi.



Płyty warstwwowe posiadają wysokie parametry wytrzymałościowe
Nośność
Dobre parametry wytrzymałościowe pozwalają stosować duże rozpiętości podpór co daje realne oszczędności w kosztach całego obiektu.

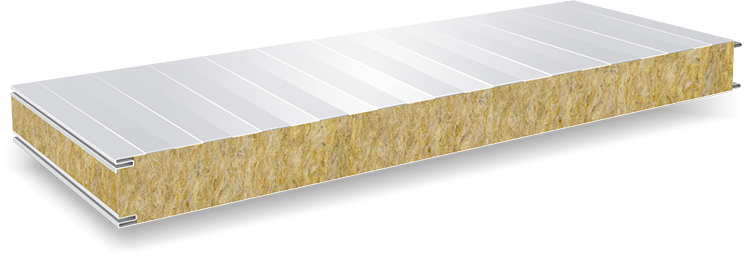

Płyta warstwowa ścienna z rdzeniem z wełny mineralnej

Odpowiednio wyprofilowane zamki typu pióro-wpust powodują bardzo dobre styki płyt, które zapewniają całkowitą szczelność na zacinający deszcz oraz infiltrację powietrza i pary wodnej oraz ogniotrwałość. Montaż płyt warstwowych odbywa się bardzo szybko.

Płyta warstwowa ścienna z wełną mineralną Baas-Panel

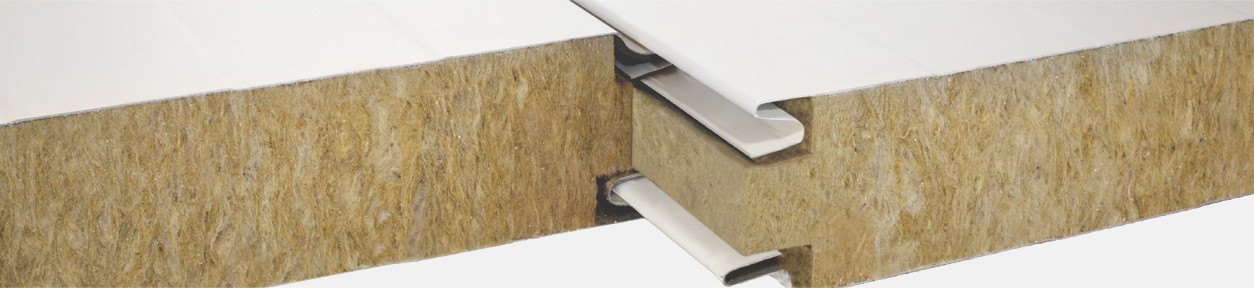

Łączenie płyt warstwowych z rdzeniem z wełny mineralnej.
Mocowanie do konstrukcji wsporczej odbywa się za pomocą wkrętów samowiercących na przelot.

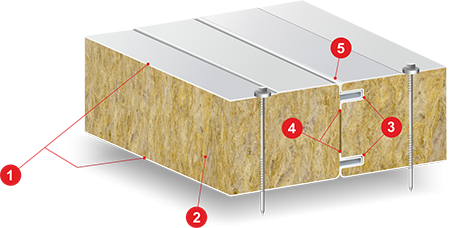

Płyta warstwowa z rdzeniem z wełny mineralnej, budowa płyty warstwowej

1. Profilowane okładziny o wyjątkowej estetyce powierzchni.

2. Rdzeń z twardej niepalnej wełny mineralnej o gęstości 100 kg/m3.

3. Podwójny zamek łączący płyty gwarantujący najlepsze właściwości ogniowe.

4. Wyprofilowane krawędzie ułatwiające montaż oraz odpowiednią izolacyjność cieplną.

5. Duże promienie gięcia zapewniające trwałość powłok ochronnych okładzin.

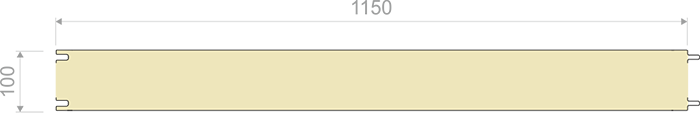

Schemat łączenia płyt warstwowych ściennych z rdzeniem z wełny mineralnej

zamek płyty ściennej

Płyta warstwowa z wełny mineralnej Baas-Panel - schemat



Parametry techniczne
Właściwości mechaniczne
rdzeń wełna mineralna o gęstości 100 kg/m3
grubość rdzenia  [mm] 80 100 120 150 160 200
szerokość efektywna  [mm] 1150
długość płyty  [mm] 2000-12000*
grubość blachy  [mm] 0,5/06
masa 0,5/0,5  [kg/m2] 17,6 19,8 22 25,3 26,4 30,8
masa 0,5/0,6  [kg/m2] 18,4 20,6 22,8 26,1 27,2 31,6
masa 0,6/0,6  [kg/m2] 19,3 21,5 23,7 27 28,1 32,5
powłoki poliester połysk/mat
Właściwości fizyczne
odporność ogniowa El 45 EI 60 El 120
reakcja na ogień A2-s1, d0
rozprzestrzenianie ognia NRO
współczynnik przenikania ciepła - Uc(W/m2K) 0,48 0,39 0,33 0,26 0,23 0,20
izolacyjność akustyczna  (dB):
Rw   [dB] 31
RA1  [dB] 30
RA2  [dB] 28
pochłanianie dźwięku  (αw) 0,15
przepuszczalność powietrza: parcie n=0,8388, C=0,0116
przepuszczalność powietrza: ssanie n=1,1072, C=0,0074
opór na zacinający deszcz Klasa A - całkowita szczelność przy 1200 Pa

* długość maksymalna uzależniona od koloru płyty

Profilowania

Okładziny zewnętrzne płyt wykonane są z blachy stalowej o grubości od 0,5 mm. Są one pokryte powłokami metalicznymi oraz organicznymi.

Rdzeń łączy się z okładzinami za pomocą kleju poliuretanowego dwuskładnikowego w cyklu produkcyjnym.

Różnorodność profilowań okładzin płyt warstwowych Baas-Panel oraz duży wybór powłok lakierniczych w szerokiej gamie kolorystycznej płyty nadają unikatowy i niepowtarzalny charakter obiektom budowlanym.

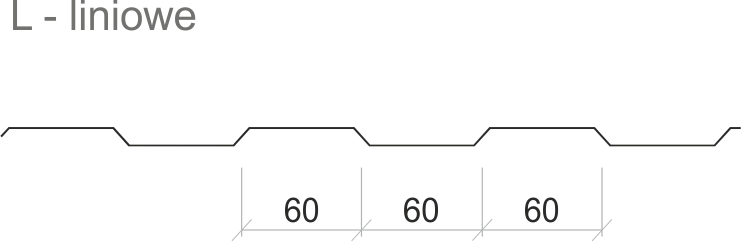

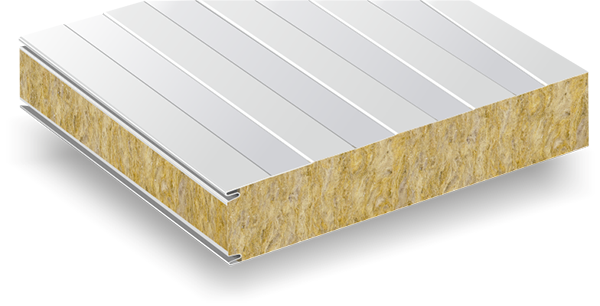

Profilowanie liniowe płyty warstwowej z wełny mineralnej Baas-Panel

Profilowanie liniowe płyty warstwowej z wełny mineralnej

Profilowanie rowkowe płyty warstwowej z wełny mineralnej

Profilowanie rowkowe płyty warstwowej z wełny mineralnej Baas-Panel

Profilowanie mikro płyty warstwowej z wełny mineralnej

 Profilowaniemikro płyty warstwowej z wełny mineralnej Baas-Panel


Brak profilowania płyty warstwowej z rdzeniem z wełny mineralnej.

Brak profilowania okładzin płyty warstwowej z wełny mineralnej firmy Baas-Panel

* brak profilowania może spowodować lekkie pofałdowanie powierzchni. Wartość dopuszczalnego odchylenia od płaskości definiuje norma  PN-EN 14509:2013.



Tabela dopuszczalnych długości płyt warstwowych
rdzeń typ płyty grupy kolorów
I grupa II grupa III gupa
wełna mineralna ścienna 12 m 9 m 6 m



Kolorystyka

Długość maksymalna płyty uzależniona jest od kolorów płyty.

I grupa - kolory bardzo jasne

Grupa kolorów bardzo jasnych stosowanych dla płyt warstwowych z rdzeniem wełny mineralnej

II grupa - kolory jasne

Grupa kolorów jasnych stosowanych dla płyt warstwowych z rdzeniem wełny mineralnej

Grupa kolorów jasnych stosowanych dla płyt warstwowych Baas Panel

III grupa - kolory ciemne

Grupa kolorów ciemnych stosowanych dla płyt warstwowych z rdzeniem wełny mineralnejGrupa kolorów ciemnych stosowanych dla płyt warstwowych z rdzeniem wełny mineralnej Baas Panel

Grupa kolorów ciemnych stosowanych dla okładzin płyt warstwowych z wełną mineralną

Powyższa kolorystyka może różnić się od rzeczywistości.

Dostępność kolorów do uzgodnienia w dziale handlowym.

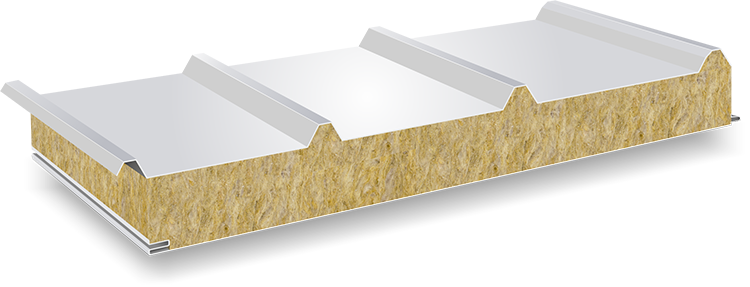

Płyta warstwowa dachowa z rdzeniem z wełny mineralnej

Płyta warstwowa dachowa z wełną mineralną Baas-Panel



 Łączenie płyt warstwowych dachowych z rdzeniem z wełny mineralnej.
Mocowanie do konstrukcji wsporczej odbywa się za pomocą wkrętów samowiercących na przelot.

Płyta warstwowa dachowej z rdzeniem z wełny mineralnej, budowa płyty dachowej

1. Profilowane okładziny o wyjątkowej estetyce powierzchni.

2. Rdzeń z twardej niepalnej wełny mineralnej o gęstości 100 kg/m3.

3. Komora zabezpieczająca przed kapilarnym podciąganiem wody.

4. Wyprofilowane krawędzie zapewniające szczelność zamka.

5. Duży promień profilowania okładziny zapewniający trwałość powłoki ochronnej.



Schemat łączenia płyt warstwowych dachowych z rdzeniem z wełny mineralnej

Zamek płyty dachowej

Płyta warstwowa dachowa z wełny mineralnej  - schemat budowy płyty



Parametry techniczne
Właściwości mechaniczne
rdzeń wełna mineralna o gęstości 100 kg/m3
grubość rdzenia  [mm] 60 80 100 120 140 150 160 175 200
szerokość efektywna  [mm] 1080
długość płyty  [mm] 2000 – 12000*
grubość blachy  [mm] 0,5/06
masa 0,5/0,5  [kg/m2] 15,6 17,8 20,0 22,2 24,4 25,5 26,6 28,3 31,0
masa 0,5/0,6  [kg/m2] 16,5 18,7 20,9 23,1 25,3 26,4 27,5 29,2 31,9
masa 0,6/0,6  [kg/m2] 17,4 19,6 21,8 24,0 26,2 27,3 28,4 30,1 32,8
powłoki poliester połysk/mat
Właściwości fizyczne
odporność ogniowa - REI 60
reakcja na ogień A2-s1, d0
rozprzestrzenianie ognia BROOF (t1)
współczynnik przenikania ciepła - Uc(W/m2K) 0,63 0,48 0,39 0,33 0,28 0,26 0,25 0,23 0,20
izolacyjność akustyczna  (dB):
Rw   [dB] 32
RA1  [dB] 31
RA2  [dB] 28
pochłanianie dźwięku  (αw) 0,15
przepuszczalność powietrza: parcie n = 0,6662, C = 0,0177
przepuszczalność powietrza: ssanie n = 1,2430, C = 0,0044
opór na zacinający deszcz Klasa A – całkowita szczelność przy 1200 Pa

* długość maksymalna uzależniona od koloru płyty
