Płyta ścienna BAAS-PANEL
Płyty ścienne są przeznaczone do obudowy konstrukcji stalowych, jako elementy ścian, hal produkcyjnych, salonów i warsztatów samochodowych, pawilonów gastronomicznych, chłodni, mroźni, garaży i tymczasowych obiektów w dowolnych warunkach klimatycznych i terenowych.
Płytę produkuje się z blachy stalowej gr. 0,5 mm stanowiącą okładzinę dwustronną. W trakcie procesu produkcyjnego wykonany jest profil łagodnej fali o głębokości 1,1 mm. Blacha obustronnie ocynkowana i obustronnie lakierowana lakierem poliestrowym najlepszych, renomowanych firm krajowych i z importu zgodnie z kolorystyką wg tablicy RAL.
Płyty zabezpieczone są folią ochronną w celu wyeliminowania zabrudzenia i uszkodzenia powierzchni podczas załadunku, transportu i montażu. Rdzeń stanowi styropian samogasnący EPS 80-040 o bardzo dobrych właściwościach termoizolacyjnych, połączony w sposób trwały i ciągły z okładzinami zewnętrznymi.
Grubość [mm] | 50*,75, 100, 150, 200, 250 |
Długość [mm] | wg życzenia odbiorcy |
Szerokość [mm] | 1200 (stała) |
Masa 1m płyty [kg/m] | od 9,30 - 12,50 |
Grubość płyty [mm] | Współczynnik przenikania [W/m²K] |
---|---|
50* | 0,71 |
75 | 0,53 |
100 | 0,40 |
150 | 0,27 |
200 | 0,20 |
250 | 0,16 |
Grubość płyty mm] |
Sugerowana maksymalna rozpiętość [m] | ||
---|---|---|---|
I strefa obc. śniegiem | II strefa obc. śniegiem | III strefa obc. śniegiem | |
100 | 3,00 | 2,70 | 2,40 |
150 | 3,60 | 3,30 | 3,00 |
200 | 4,20 | 3,90 | 3,60 |
250 | 4,50 | 4,20 | 3,90 |
Sugerowany maksymalny rozstaw rygli dla płyt ściennych stosowanych w obiektach bez dodatkowej osłony (*)
Grubość płyty [mm] | Rozstaw rygli [m] |
---|---|
50 | 2,40 |
75 | 3,00 |
100 | 3,30 |
150 | 4,50 |
200 | 5,40 |
250 | 6,30 |
(*) Rzeczywisty rozkład podpór określa projektant obiektu z wykorzystaniem tablic nośności i sztywności płyt.
Rodzaj i grubość płyt [mm] | Wskaźnik jednoliczbowy RW, dB | Wskaźnik RA1, dB | Wskaźnik RA2, dB |
---|---|---|---|
Ścienne BAAS-PANEL grubości od 50 do 150 mm | 25 | 22 | 19 |
Dachowe BAAS-PANEL grubości od 75 do 150 mm |
Grubość płyty [mm] |
Maksymalna długość [mb] | Maksymalne zalecane ilości płyt w pakiecie [szt.] | ||
---|---|---|---|---|
płyta dachowa / ścienna | płyta jednostronna | płyta ścienna | płyta dachowa | |
50 | 10,00 | 12,00 | 25 | - |
75 | 12,00 | 12,00 | 22 | 15 |
100 | 12,00 | 12,00 | 16 | 13 |
150 | 12,00 | 12,00 | 14 | 10 |
200 | 12,00 | 12,00 | 10 | 8 |
250 | 12,00 | 12,00 | 8 | 7 |

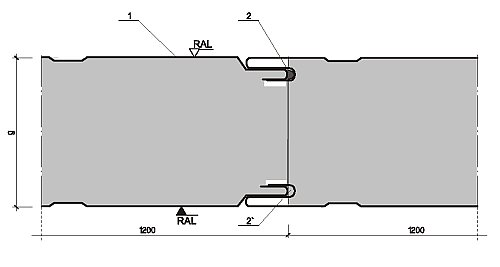

Płyta ścienna - schemat połączenia
Złącza ścian stanowi zimnowalcowany w trakcie produkcji zamek "pióro-wpust". Mocowanie płyt do konstrukcji odbywa się za pomocą śrub ocynkowanych M8 lub łączników samowiercących i samogwintujących typu SFS "STADLER".

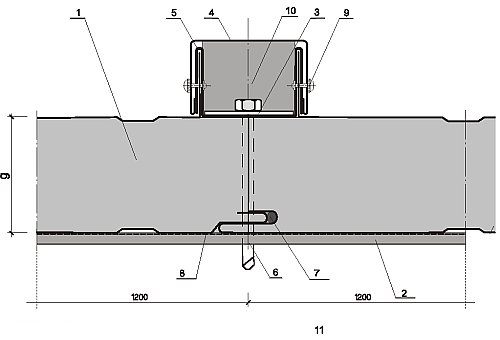

- Płyta ścienna.
- Uszczelniacz silikonowy neutralny na całej długości.
- Uszczelniacz silikonowy neutralny na całej długości.
Dotyczy pomieszczeń o dużej wilgotności lub specjalnych wymaganiach)

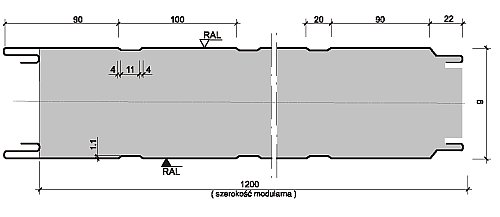

Płyta ścienna - przekrój
Okładzina: Blacha stalowa ocynkowana powlekana - grubość 0,5 mm.
Rdzeń: Styropian samogasnący EPS 70-140.
Długość: Według zamówienia.
Grubość: g=40; 75; 100; 150; 200; 250 mm.
Moduł: 1200 mm.
Grubość płyty [mm] |
Obciążenie ze względu na | Maksymalne obciążenia, daN/m², przy rozpiętości przęsła, m | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2,1 | 2,4 | 2,7 | 3,0 | 3,3 | 3,6 | 3,9 | 4,2 | 4,5 | 4,8 | 5,1 | 5,4 | 5,7 | 6,0 | 6,3 | ||
50 | Nośność | 171 | 131 | 103 | 84 | 70 | - | - | - | - | - | - | - | - | - | - |
Sztywność | 91 | 71 | 56 | 44 | 35 | - | - | - | - | - | - | - | - | - | - | |
75 | Nośność | 258 | 198 | 156 | 126 | 105 | 88 | 75 | 65 | 56 | 50 | - | - | - | - | - |
Sztywność | 166 | 134 | 110 | 91 | 75 | 63 | 53 | 44 | 37 | 32 | - | - | - | - | - | |
100 | Nośność | - | 242 | 191 | 155 | 128 | 108 | 92 | 79 | 96 | 61 | 54 | 48 | - | - | - |
Sztywność | - | 160 | 134 | 114 | 98 | 84 | 73 | 63 | 55 | 48 | 42 | 37 | - | - | - | |
150 | Nośność | - | - | 288 | 234 | 193 | 162 | 138 | 119 | 104 | 91 | 81 | 72 | 65 | 58 | 53 |
Sztywność | - | - | 227 | 197 | 172 | 151 | 133 | 118 | 105 | 93 | 83 | 75 | 67 | 61 | 55 |
Grubość okładzin 0,5mm
Tablice nośności opracowano dla płyt w kolorach jasnych (II grupa kolorystyczna). Przy zastosowaniu innej grubości oraz koloru blach okładzin należy przeprowadzić odrębne obliczenia.
Szerokość podpór skrajnych nie mniej niż 40 mm.
W przypadku gdy obciążenie działa w kierunku odrywającym od podpory, obciążenie z uwagi na sztywność powinno być zredukowane zgodnie z zależnościami podanymi w tablicy VII.
Natomiast nośność powinna zostać zredukowana o 25% w przypadku płyt mocowanych trzema łącznikami oraz o 40% w przypadku płyt mocowanych dwoma łącznikami na szerokości.
Grubość płyty [mm] |
Obciążenie ze względu na | Maksymalne obciążenia, daN/m², przy rozpiętości przęsła, m | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2,1 | 2,4 | 2,7 | 3,0 | 3,3 | 3,6 | 3,9 | 4,2 | 4,5 | 4,8 | |||||||
50 | Nośność | 139 | 119 | 94 | - | - | - | - | - | - | - | |||||
Sztywność | 99 | 83 | 70 | - | - | - | - | - | - | - | ||||||
75 | Nośność | 216 | 187 | 164 | 131 | 95 | - | - | - | - | - | |||||
Sztywność | 166 | 139 | 119 | 103 | 90 | - | - | - | - | - | ||||||
100 | Nośność | - | 261 | 229 | 204 | 166 | 122 | 92 | - | - | - | |||||
Sztywność | - | 154 | 132 | 116 | 103 | 91 | 82 | - | - | - | ||||||
150 | Nośność | - | - | 323 | 295 | 266 | 237 | 177 | 135 | 106 | 85 | |||||
Sztywność | - | - | 214 | 189 | 167 | 150 | 135 | 122 | 112 | 103 |
Grubość okładzin 0,5mm
Tablice nośności opracowano dla płyt w kolorach jasnych (II grupa kolorystyczna). Przy zastosowaniu innej grubości oraz koloru blach okładzin należy przeprowadzić odrębne obliczenia.
Szerokość podpór skrajnych nie mniej niż 40 mm.
W przypadku gdy obciążenie działa w kierunku odrywającym od podpory, obciążenie z uwagi na sztywność powinno być zredukowane zgodnie z zależnościami podanymi w tablicy VII.
Natomiast nośność powinna zostać zredukowana o 25% w przypadku płyt mocowanych trzema łącznikami oraz o 40% w przypadku płyt mocowanych dwoma łącznikami na szerokości.
Grubość płyty (temperatura wewnętrzna) |
Wysokość budynku | Maksymalna rozpiętość m, w zależności od strefy obciążenia wiatrem | ||
---|---|---|---|---|
I strefa | II strefa | III strefa | ||
100 mm (0°C) | do 10 m | 3,9 | 3,3 | 2,7 |
do 20 m | 3,6 | 3,0 | 2,4 | |
150 mm (0°C) | do 10 m | 5,7 | 4,8 | 3,9 |
do 20 m | 5,1 | 4,2 | 3,6 | |
100 mm (-5°C) | do 10 m | 3,9 | 3,3 | 2,7 |
do 20 m | 3,6 | 3,0 | 2,4 | |
150 mm (-5°C) | do 10 m | 5,7 | 4,5 | 3,9 |
do 20 m | 5,1 | 4,2 | 3,6 | |
200 mm (-5°C) | do 10 m | 6,3 | 6,0 | 5,1 |
do 20 m | 6,3 | 5,4 | 4,5 | |
150 mm (-25°C) | do 10 m | 5,4 | 4,5 | 3,9 |
do 20 m | 4,8 | 3,9 | 3,3 | |
200 mm (-25°C) | do 10 m | 6,3 | 5,7 | 4,8 |
do 20 m | 6,3 | 5,1 | 4,5 | |
250 mm (-25°C) | do 10 m | 6,3 | 6,3 | 6,0 |
do 20 m | 6,3 | 6,3 | 5,4 |
Grubość płyty (temperatura wewnętrzna) |
Wysokość budynku | Maksymalna rozpiętość m, I, II lub III strefa obciążenia wiatrem |
---|---|---|
100 mm (0°C) | do 20 m | 3,0 |
150 mm (0°C) | do 20 m | 3,6 |
100 mm (-5°C) | do 20 m | 2,8 |
150 mm (-5°C) | do 20 m | 3,4 |
200 mm (-5°C) | do 20 m | 4,0 |
150 mm (-25°C) | do 20 m | 2,8 |
200 mm (-25°C) | do 20 m | 3,3 |
250 mm (-25°C) | do 20 m | 3,7 |
Grubość płyty [mm] |
Maksymalna rozpiętość m, w zależności od temperatury wewnętrznej | ||
---|---|---|---|
0°C | -5°C | -25°C | |
100 | 6,3 | 5,1 | - |
150 | 6,3 | 6,3 | 3,9 |
200 | - | - | 4,5 |
250 | - | - | 5,1 |
Grubość płyty [mm] |
Układ statyczny | Liczba łączników na szerokości płyty | Zależność opisująca wartość obciążenia zredukowanego |
---|---|---|---|
≤100 | Jednoprzęsłowy | 2 | qp = 1
5,7863
|
3 | qp = 1
0,8319
|
||
≤100 | Wieloprzęsłowy | 2 | qp = 1
2,0706
|
3 | qp = 1
1,1380
|
||
>100 | Jednoprzęsłowy | 2 | qp = 1
0,2934
|
3 | qp = 1
0,5645
|
||
>100 | Wieloprzęsłowy | 2 | qp = 1
2,0706
|
3 | qp = 1
1,1380
|
Płyta dachowa BAAS-PANEL
Płyta dachowa stosowana jest do przekryć dachowych i różni się od ściennej sposobem wyprofilowania obrzeży. Płytę produkuje się z blachy stalowej gr. 0,5 mm stanowiącą okładzinę dwustronną. W trakcie procesu produkcyjnego wykonany jest profil łagodnej fali o głębokości 1,1 mm. Blacha obustronnie ocynkowana i obustronnie lakierowana lakierem poliestrowym najlepszych, renomowanych firm krajowych i z importu zgodnie z kolorystyką wg tablicy RAL, zabezpieczona folią ochronną w celu wyeliminowania zabrudzenie i uszkodzenia powierzchni płyt podczas załadunku, transportu i montażu. Rdzeń stanowi styropian samogasnący PS-E FS-15 o bardzo dobrych właściwościach termoizolacyjnych, połączony w sposób trwały i ciągły z okładzinami zewnętrznymi.
Płyty są produkowane o grubościach 75, 100, 150, 200 i 250.
Płyta dachowa - schemat połączenia
Złącza dachowe - zimnowalcowane zakładkowe wypełnione wkładką styropianową w obróbce blacharskiej nitowanej. Mocowanie płyt do konstrukcji za pomocą śrub ocynkowanych M8 lub łączników samowiercących lub samogwintujących typu SFS "STADLER.
- Płyta dachowa.
- Płatew.
- Podkładka stalowa ocynkowana.
- Obróbka blacharska PZB-1.
- Kształtownik zimnogięty PZB-2.
- Wkręt samowiercący z podkładką EPDM.
- Uszczelniacz silikonowy neutralny na całej długości.
- Taśma izolacyjna.
- Wkręt samowiercący z podkładką EPDM co 300 mm lub nit szczelny.
- Wkładka styropianowa.
Grubość płyty [mm] |
Obciążenie ze względu na | Maksymalne obciążenia, daN/m², przy rozpiętości przęsła, m | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2,1 | 2,4 | 2,7 | 3,0 | 3,3 | 3,6 | 3,9 | 4,2 | 4,5 | 4,8 | 5,1 | ||||||
100 | Nośność | - | 244 | 214 | 190 | 155 | 113 | - | - | - | - | - | ||||
Sztywność | - | 134 | 118 | 103 | 91 | 81 | - | - | - | - | - | |||||
150 | Nośność | - | - | 351 | 308 | 274 | 220 | 164 | 126 | - | - | - | ||||
Sztywność | - | 220 | 190 | 168 | 149 | 134 | 120 | 109 | - | - | - | |||||
200 | Nośność | - | - | 420 | 374 | 327 | 306 | 280 | 212 | 165 | 131 | - | ||||
Sztywność | - | - | 266 | 234 | 209 | 187 | 170 | 154 | 142 | 130 | - | |||||
250 | Nośność | - | - | - | 475 | 427 | 388 | 355 | 321 | 249 | 196 | 157 | ||||
Sztywność | - | - | - | 301 | 270 | 242 | 220 | 200 | 184 | 170 | 157 |
Grubość okładzin 0,5mm
Tablice nośności opracowano dla płyt w kolorach jasnych (II grupa kolorystyczna). Przy zastosowaniu innej grubości oraz koloru blach okładzin należy przeprowadzić odrębne obliczenia.
Szerokość podpór skrajnych nie mniej niż 40 mm.
W przypadku gdy obciążenie działa w kierunku odrywającym od podpory, obciążenie z uwagi na sztywność powinno być zredukowane zgodnie z zależnościami podanymi w tablicy 10.
Natomiast nośność powinna zostać zredukowana o 25% w przypadku płyt mocowanych trzema łącznikami oraz o 40% w przypadku płyt mocowanych dwoma łącznikami na szerokości.
Katalog techniczny Płyt warstwowych z rdzeniem styropianowym BAAS-PANEL - pobierz
